Het verschil tussen scheidingsschakelaars en stroomonderbrekers

Stroomonderbrekerszijn beschermende elektrische apparaten die foutstroom kunnen onderbreken; terwijlschakelaars loskoppelenzijn elektrische isolatieapparaten die alleen een zichtbaar ontkoppelingspunt kunnen bieden en niet onder belasting kunnen worden gebruikt.

I. Verschillende kernfuncties

1. Stroomonderbreker
Kernfunctie: beschermings- en bedieningsapparaat.

Normaal schakelen van belastingsstroom.

Legende: Automatische en snelle onderbreking van foutstroom (bijv. kortsluiting).

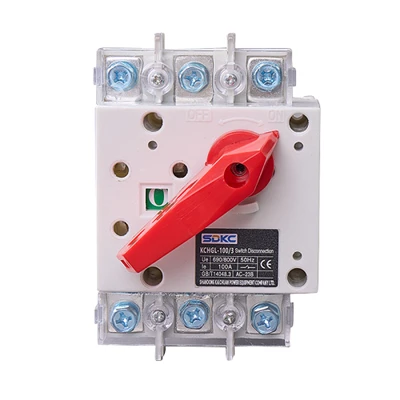

2. Ontkoppelschakelaar
Kernfunctie: isolatie- en veiligheidsapparaat.

Wordt voornamelijk gebruikt voor onderhoud van apparatuur, waardoor er een duidelijke fysieke ontkoppelingsopening ontstaat wanneer er geen stroom in het circuit zit, waardoor de veiligheid van het personeel wordt gegarandeerd.

II. Ontwerpstructuur en operationele kenmerken

1. Stroomonderbreker
Kernstructuur:Uitgerust met een complex en krachtig boogblusapparaat- voor het veilig doven van bogen die worden gegenereerd door grote stromen.

Bedrijfskenmerken:Kan onder belasting/foutstroom worden gebruikt.

Snelle werking, elektrisch/automatisch schakelbaar.

Gebruikt voor frequent gebruik en bescherming tegen uitschakeling.

2. Ontkoppelschakelaar
Kernstructuur:Geen boog-blusapparaat. Eenvoudige structuur; de kern is het zorgen voor een duidelijk zichtbare fysieke pauze na het trippen.

Bedrijfskenmerken:

Gebruik onder belasting is ten strengste verboden! Bedrijf is alleen toegestaan ​​nadat het circuit is uitgeschakeld door de stroomonderbreker.

Lage bedieningssnelheid, meestal handmatig of elektrisch.

Wordt alleen gebruikt voor statuswisseling tijdens onderhoud van apparatuur.

III. Toepassingsscenario's

1. Stroomonderbreker
Wordt gebruikt voor het openen en sluiten van normale voedingscircuits en automatische foutbeveiliging.

Voorbeelden hiervan zijn inkomende/uitgaande lijnschakelaars in verdeelkasten, motorbeveiligingsschakelaars, enz.

2. Koppel de schakelaar los
Isoleert de stroomvoorziening tijdens onderhoud en zorgt voor veilige werkomstandigheden.

Vaak gebruikte voor en na stroomonderbrekers om dubbele isolatie te bereiken; of voor lijnsegmentatie (zoals hoog-transmissielijnen).

De stroomonderbreker is verantwoordelijk voor het onderbreken van de stroom; de scheidingsschakelaar is verantwoordelijk voor het bieden van een zichtbaar isolatiepunt wanneer er geen stroom is, waardoor de persoonlijke veiligheid wordt gegarandeerd. Beide moeten strikt gecoördineerd en in volgorde worden uitgevoerd.
